مقاومسازی سازههای بتنی با الیاف FRP و تزریق رزین؛ راهنمای جامع مهندسی، مقایسه روشها و تحلیل اقتصادی
مقدمه
گذر زمان، تغییر کاربری سازهها، افزایش بارهای وارده، خطاهای طراحی و اجرا، و هجوم عوامل خورنده محیطی از جمله مهمترین عواملی هستند که ظرفیت باربری اعضای بتنآرمه را دچار افت شدید میکنند. در گذشته، تخریب و نوسازی یا استفاده از ژاکتهای ضخیم فولادی و بتنی تنها راهحلهای پیش روی کارفرمایان بود؛ روشهایی که مستلزم صرف هزینه سنگین، افزایش بار مرده سازه و توقف طولانیمدت بهرهبرداری بودند.
امروزه با پیشرفت مهندسی مواد، ترکیب دو روش نوین «تزریق رزینهای پلیمری» و «مقاومسازی با کامپوزیتهای FRP» به استاندارد طلایی بهسازی لرزهای و ترمیم ساختاری در پروژههای عمرانی، نفت و گاز، پلها و سازههای صنعتی تبدیل شده است. در این مقاله به تشریح علمی، الزامات اجرایی و جنبههای اقتصادی این دو تکنولوژی کلیدی میپردازیم.
بخش اول: ترمیم ترکها و بازیابی یکپارچگی سازه با تزریق رزین
پیش از اجرای هرگونه سیستم تقویت خارجی (مانند FRP)، بازیابی پیوستگی ماتریس بتن الزامی است. تزریق رزین به اعماق ترکهای سازهای، ظرفیت برشی و کششی مقطع را به حالت اولیه بازمیگرداند و مانع از نفوذ عوامل مهاجم شیمیایی میشود.
۱. تزریق رزین اپوکسی (Epoxy Injection)
- کاربرد: ترکهای ساختاری، خشک و غیرفعال (بدون تغییر طول در چرخههای حرارتی).
- مکانیسم عملکرد: رزین اپوکسی با ویسکوزیته پایین، از طریق پکرها (Ports) به عمق درز پمپ میشود. پس از گیرش، مقاومت کششی و چسبندگی اپوکسی به بتن از خود بتن بالاتر خواهد بود؛ در نتیجه بتن یکپارچگی مونولیتیک خود را به دست میآورد.
- فشار تزریق: در ترکهای ریز از پمپهای فشار بالا و در مقاطع ضخیمتر از تزریق فشار پایین پیوسته استفاده میشود تا حباب هوا در عمق محبوس نشود.
۲. تزریق فوم و ژل پلییورتان (Polyurethane Injection)
- کاربرد: ترکهای فعال، درزهای انبساطی و سازههای در معرض جریان فعال آب (مخازن، تونلها، تصفیهخانهها و زیرزمینها).
- مکانیسم عملکرد: پلییورتان در واکنش با رطوبت و آب، تا چند برابر حجم اولیه خود کف (فوم) کرده و ضمن انسداد کامل مسیرهای نشت آب، انعطافپذیری لازم در برابر ارتعاشات را حفظ میکند.
بخش دوم: مقاومسازی و افزایش ظرفیت باربری با الیاف FRP
الیاف پلیمری تقویتشده یا FRP (Fiber Reinforced Polymer) شامل الیاف با مقاومت کششی بسیار بالا درون یک ماتریس رزین پلیمری هستند. رایجترین نوع مورد استفاده در مهندسی عمران، الیاف کربن (CFRP) و الیاف شیشه (GFRP) هستند.
اجزای سیستم مقاومسازی FRP:
- پرایمر اپوکسی (Primer): لایه زیرساز نفوذکننده برای پایدارسازی و پر کردن میکروحفرات سطح بتن.
- بتونه یا فیلر اپوکسی (Putty): برای تراز کردن و تسطیح ناهمواریهای سطح بتن.
- رزین اشباعساز (Saturant): چسب ساختاری دو جزئی برای تر کردن الیاف و انتقال تنش میان بتن و پارچه.
- پارچه الیاف (FRP Fabric / Laminate): المان باربر کششی اصلی (یکجهته یا دوجهته).
جدول مقایسه تخصصی: تزریق رزین در برابر مقاومسازی با الیاف FRP
| ویژگی و شاخص مهندسی |
تزریق رزین (اپوکسی / PU) |
تقویت با الیاف FRP (CFRP / GFRP) |
| نقش اصلی در سازه |
بازیابی یکپارچگی مقطع و آببندی درزها |
افزایش ظرفیت باربری نهایی و شکلپذیری |
| محل اثر |
عمق ماتریس داخلی و درزهای ترکخورده |
سطح خارجی عضو باربر سازهای |
| تغییر ابعاد و وزن مقطع |
صفر (بدون هیچ تغییری) |
ناچیز (ضخامت میلیمتری، وزن زیر ۲ کیلوگرم در متر مربع) |
| مقاومت در برابر خوردگی |
عالی در برابر نفوذ رطوبت به درز |
کاملاً خنثی در برابر نمک، اسید و مواد شیمیایی |
| عضو سازهای هدف |
دالها، پایهها، فونداسیون، دیوارهای حائل |
تیرها (خمش و برش)، ستونها (محصورشدگی)، دالها |
| استاندارد مرجع |
ACI 224.1R |
ACI 440.2R |
کاربردهای کلیدی FRP بر حسب نوع المان سازهای

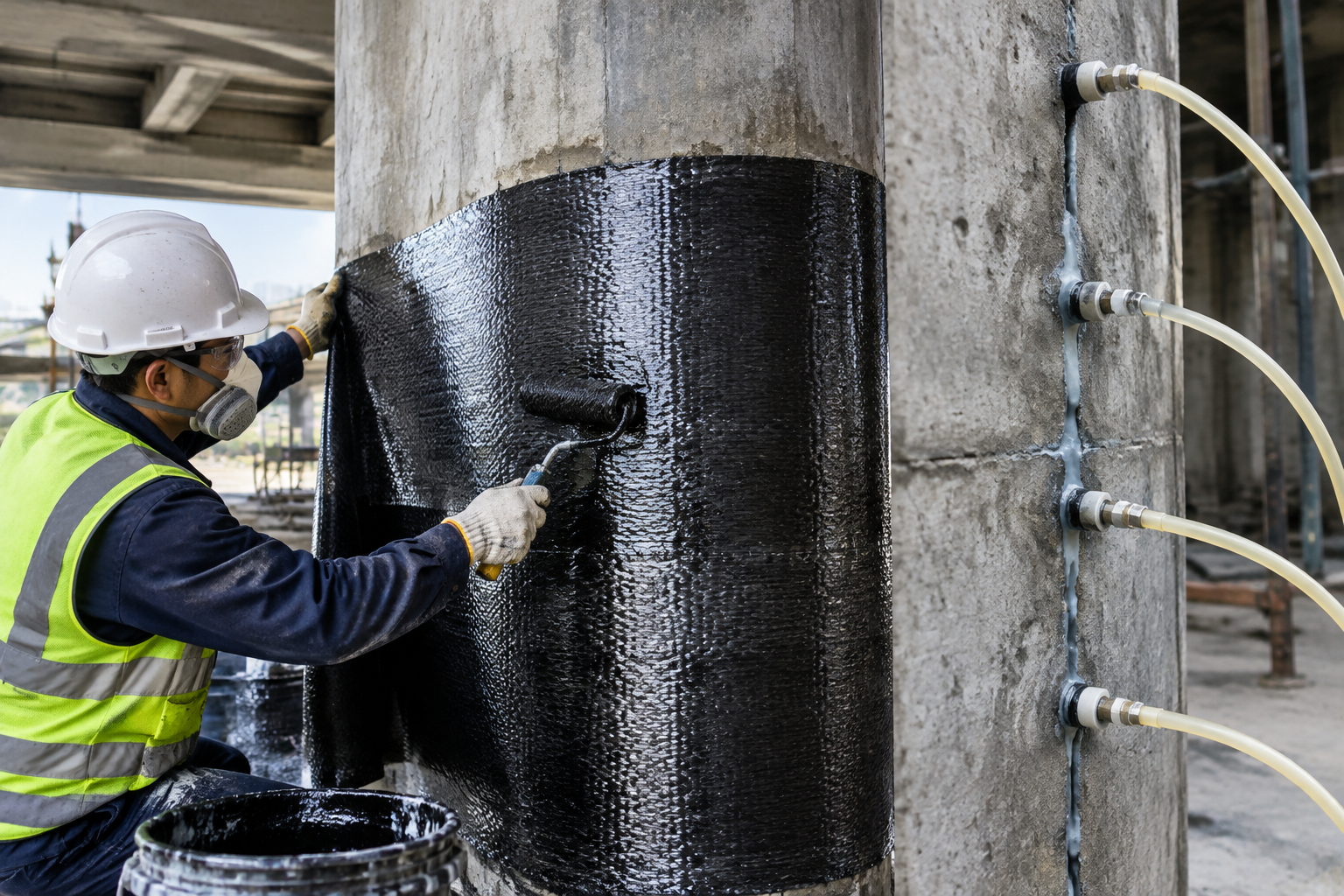

- محصورشدگی ستونهای بتنی (Confinement):پیچیدن الیاف کربن دور ستونهای دایرهای یا مستطیلی مانع از انبساط جانبی بتن تحت بار محوری شدید شده و مقاومت فشاری و شکلپذیری لرزهای ستون را به طرز چشمگیری بالا میبرد.
- تقویت خمشی تیرها و دالها:چسباندن لایههای FRP به وجه کششی تیر یا زیر دال، مستقیماً لنگر خمشی مثبت مقطع را جبران کرده و از خیز سازه جلوگیری میکند.
- تقویت برشی تیرها:اجرای الیاف به شکل U یا دورپیچ کامل نزدیک تکیهگاه تیرها، همانند خاموتهای خارجی پرقدرت عمل کرده و ظرفیت برشی را تضمین میکند.
پروتکل گامبهگام اجرای مهندسی ترکیب FRP و تزریق رزین
برای تضمین عملکرد صددرصدی کامپوزیت بر اساس آییننامه ACI 440، فرآیند اجرا باید مطابق چکلیست زیر پیش برود:
- ارزیابی و آمادهسازی سطح (Surface Preparation):
- سابزنی، سندبلاست یا اسکارفای تا رسیدن به زبری استاندارد (CSP 3 طبق ICRI).
- گردزدایی کامل و تمیز کردن چربیها و آلودگیها.
- گرد کردن گوشههای تیز تیرها و ستونها با شعاع حداقل ۲۰ تا ۲۵ میلیمتر (پخ زدن) جهت جلوگیری از تمرکز تنش در الیاف.
- عملیات تزریق درزها:
- نصب پکرها در فواصل محاسبهشده، آببندی موقت روی ترک با بتونه اپوکسی و تزریق مرحلهای از پایینترین پکر به بالا.
- اجرای پرایمر و ترازسازی:
- اجرای لایه نازک پرایمر نفوذگر و ترمیم اعوجاجهای موضعی با بتونه مخصوص.
- نصب و اشباعسازی الیاف FRP:
- آغشتهسازی کامل الیاف با رزین و چسباندن روی بتن، هواگیری دقیق با غلطکهای آجدار فلزی برای خروج هرگونه هوای محبوس.
- عملآوری و پوشش محافظ (Top Coat):
- محافظت از رزین در برابر اشعه ماوراء بنفش (UV) خورشید یا آتشسوزی با استفاده از پوششهای ضدحریق و پلییورتانهای مقاوم به تابش.
مزایای اقتصادی و توجیه تجاری روشهای مدرن
- سرعت اجرا: اجرای سیستم FRP و تزریق رزین نیازی به قالببندی سنگین و زمان گیرش طولانی بتن ندارد؛ سازه ظرف ۴۸ تا ۷۲ ساعت آماده بهرهبرداری کامل است.
- حفظ فضای معماری: عدم اشغال فضای مفید ساختمان به دلیل ضخامت میلیمتری لایهها.
- کاهش هزینههای لجستیک: عدم نیاز به ماشینآلات سنگین، جکهای نگهدارنده حجیم و مسدودسازی طولانی معابر.
جمعبندی
مقاومسازی بتن با FRP و بازسازی پیوستگی آن از طریق تزریق رزین، دو فناوری مکمل هستند که تلفیق آنها، سازهای ایمن، مقاوم در برابر زلزله و با دوام در برابر چرخههای محیطی ایجاد میکند. اجرای موفق این فرآیند وابسته به تحلیل دقیق سازهای، رعایت آییننامه ACI 440.2R و مهارت اجرایی تیم تخصصی است.
